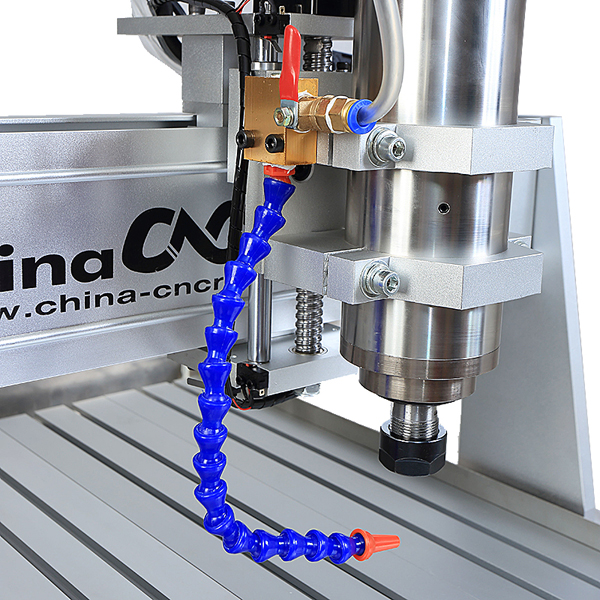

Routeur 4 axes
avec système de refroidissement
de broche de 2200W et d'outils
J'ai fait l'acquisition d'une CNC de chez ChinaCNCZone (http://www.chinacnczone.com/, la 6040Z. C'est une machine d'origine 4 axes avec une broche d'une puissance de 2200 watts refroidir à l'eau mais pour l'instant je ne vais l'utiliser qu'en 3 axes pour usiner les faces avant et réaliser des sérigraphies sur des boitiers plastiques ou rack 19" en aluminium.

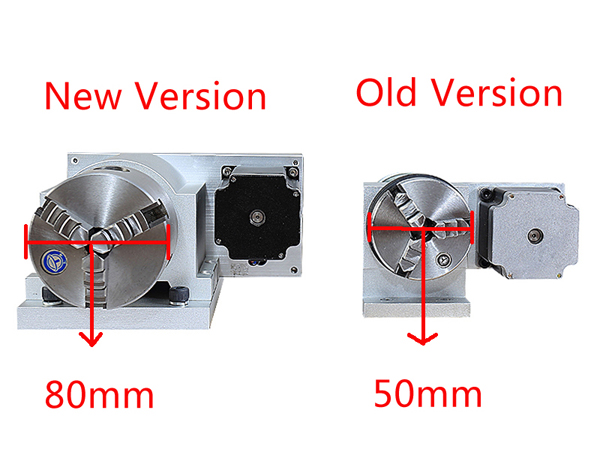

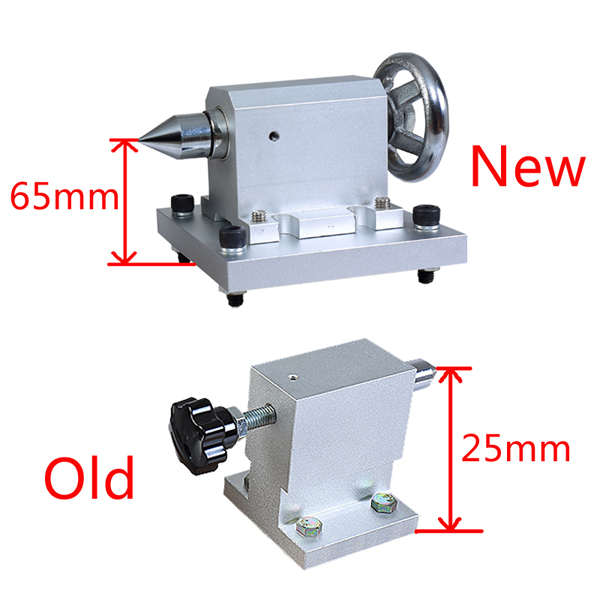

Celle que je posséde est la nouvelle version. Elle se différencie des précédentes car pour le 4ème axe, les broches de serrage permettent un diamètre maximum de 80mm pour 50mm auparavant. Cela implique que la hauteur de la pointe de l'axe a été porté à 65mm et non plus à 25mm.

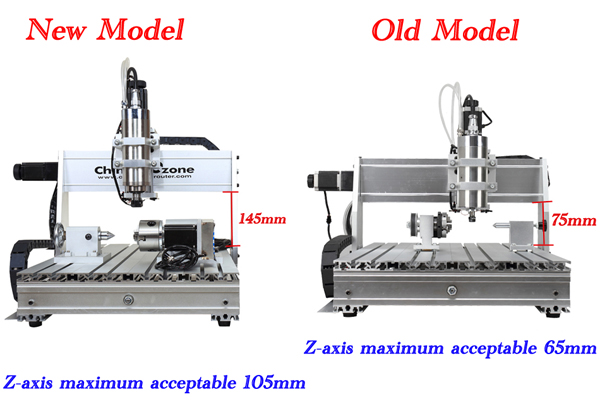

En image, les différences sont plus explicites :
 |
|
Ce modèle existe en 3 types d'interface :
- avec un port parallème (imprimante),
- avec un port USB,
- avec un DSP internet (le fichier G-Code se charge à l'aide d'une µ-SD).

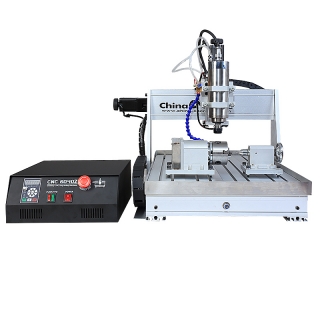

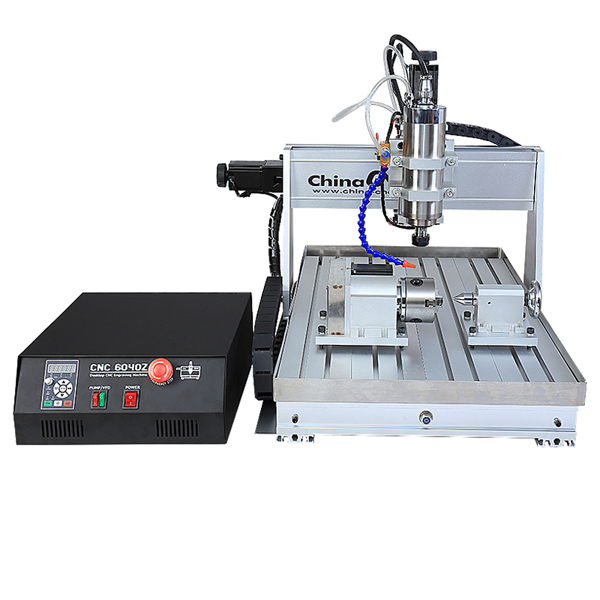

Voici ci-dessous, les caractéristiques et quelques photos :

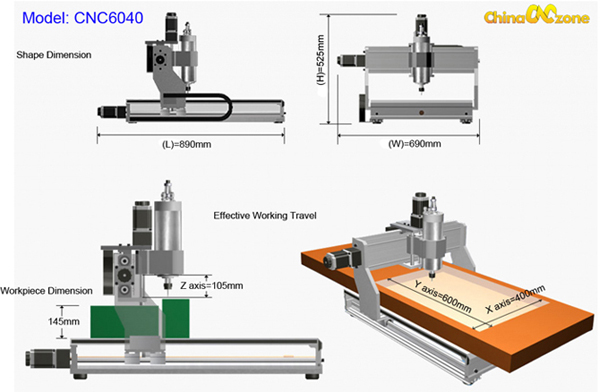

| Effective working travel | 580(X)mm*400(Y)mm*105(Z)mm | |
| Shape dimension | 880*670*640mm | |
| Max.workpiece dimension | 750mm*450mm<150mm | |
| Work table dimension | 750mm*480mm | |
| Frame materials | aluminum alloy 6063 and 6061 the unique and dedicated mold extrusion profiles. let counterfeiters dwarfs | |
| acceptable material thickness | ≤145 | |
| Driving units | X axis | 1605 ballscrew |
| Y axis | 1605 ballscrew | |
| Z axis | 1605 ballscrew | |
| Sliding units | X axis | Dia.16mm chrome plate shafts |
| Y axis | Dia.20mm chrome plate shafts | |
| Z axis | Dia.13mm chrome plate shafts | |
| Stepping motor type | 57 two-phase 3A 150N.cm | |
| Spindle motor | brand new 1.5KW water cooling spindle, 24000RPM | |
| Principal axis collet | ER11/3.175 mm/6mm | |
| Repeat accuracy | 0.05mm | |
| Spindle precision | radial beat acuities 0.03 mm | |
| Carving Instructions | G code/TAB files/nc file/NCC files/DXF file/GERBER file | |
| Communication interface | through parallel and USB connection with computer,DSP and Mach3 USB | |
| Software environment | Windows xp/Win7/Win8/Win10 | |
| Maximum speed | 0-4000mm/min | |
| Carving speed | 0-2500mm/min (different materials differ) | |
| Control unit | Toroidal transformer + PWM power supply module + TB6560 3axis drive board | |
| Computer connection | parallel port/USB port | |
| Command code | G code | |
| Acceptable software | Mach3,USBCNC | |
| Protection | Emergency stop button | |
| Operating Voltage | AC110V/AC220V | |
| Machine weight (Package weight) | 85kg | |
| package dimension | 122*86*83mm | |
Etant donné qu'il est possible de choisir lors de sa commande le type de port de votre contrôleur, retenez le mode USB puisque le port parallèle disparait des PC récents. C'est donc ce mode que j'ai retenu pour mon utilisation.
Le contôleur de cette machine est livré avec un interpréteur physique de commande pour Mach3 de chez http://www.cdxhctech.com

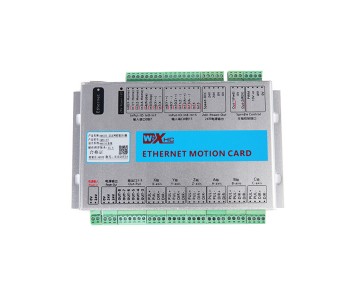

Le modèle intégré dans le coffret noir est un "CNC Mach3 motion control card-MK4-IV" pour 4 axes pour port USB.
Les caractéristiques du produit sont disponibles sur le site du fabriquant : http://www.cdxhctech.com/html/eProduct/view_135_337.html
Le dernier driver connu à la date de décembre 2019 est la version 2.4.1 du 18 octobre 2019. Il est téléchargeable ici : http://www.cdxhctech.com/html/edownloads/view_272.html
Le driver "NcUsbPod.dll" se copie dans le répertoire /plugin/ du répertoire d'installation fre MAch3 soit c:\mach3\plugin\

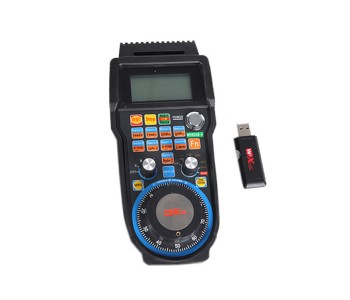

Votre CNC peut vous être livrée avec l'option d'un jog WHB04B-4 (pour piloter 4 axes à distance), le descriptif complet est ici : http://www.cdxhctech.com/html/eProduct/view_137_363.html
Le dernier driver connu à la date de décembre 2019 est la version 3.86.8 du 18 octobre 2019. Il est téléchargeable ici :
Le driver "ShuttlePro.dll" se copie dans le répertoire /plugin/ du répertoire d'installation de Mach3 soit c:\mach3\plugin\
Trois macros sont également à incorporer à Mach3 dans le répertoire \macro\ du répertoire d'instrallation de Mach3 soit c:\mach3\macro\
Configurer le VFD :
Une vidéo extraite de Youtube montre comment configurer le VFD. J'ai testé car lors de mes essais, j'ai perdu la configuration d'origine. Grâce à ce tuto, j'ai pu y remédier.
Télécharger le fichier vidéo : ici
Vous disposez de tous les élements pour installer serainement Mach3 téléchargeable ici
Pré-requis :
Il est dit un peu partout sur les forums que le logiciel "Mach3" ne fonctionne que sur environnement 32 bits de Windows XP à Windows 10.
Cette information est à la fois juste et fausse. La plupart des cartes interface entre le logiciel Mach3 et les moteurs dialogent part le port imprimante dit aussi parallèle. Ce port parallèle ne sait fonctionner qu'en mode 32 bits de part ses drivers.
Ce qui n'est jamais dit c'est que Mach3 peut fonctionner sous environnement 64 bits de Windows 7 à Windows 10 pour peu que vous faites appel à une interface dialoguant par l'un des ports USB ou Ethernet disponible sur votre PC.
La version de Mach3 que je vous propose en téléchargement est une version française. Elle me convient bien car elle propose pas l'installation de Lazycam (inutile pour moi) ainsi que le driver du port parallèle (à décocher dans les choix lors de la phase d'installation).
Dans le CD livré avec la CNC, le zip du driver de la carte de contôle des moteurs contenait un fichier XML de configuration pour mes 4 axes pour Mach3. Ce fichier XML contenait les bons paramètres mais m'anglicisait de nouveau le logiciel.
 |
 |

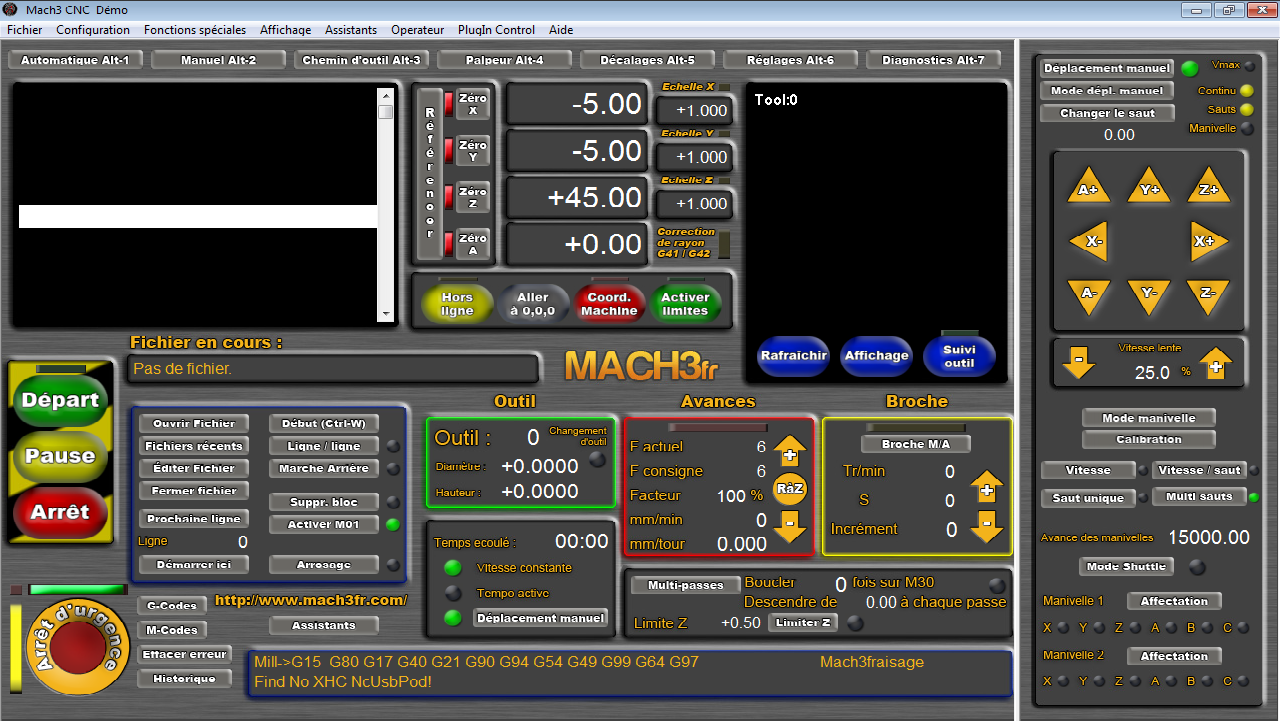

| Ecran d'origine de Mach3 fr avec configuration d'origine | Ecran d'origine de Mach3 avec configuration ChinaCNCZone |
Pour avoir utilisé les deux versions, la version d'origine française est très intuitive et le jog manuel (appelable par la touche "tab") se positionne correctement contrairement à l'écran de la configuration ChinaCNCZone.
Aussitôt l'installation terminée de Mach3, je vous invite à créer une sauvegarde de vos 3 fichier XML de configuration créés dans le répertoire c/mach3/. il s'agit de :
- Mach3Fraisage,
- Mach3Tournage,
- Mach3Plasma.
J'ai transposé ces paramètres dans un autre fichier de configuration téléchargeable ici (Configuration de 12 août 2019)
Il vous suffit de le décopresser et de copier l'unique fichier dans votre répertoire d'installation c:\mach3\
